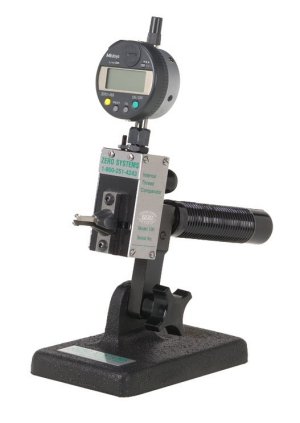

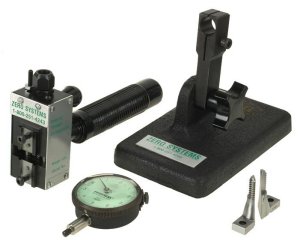

美国GSG  ITC系列内螺纹指示规

螺纹连接是机械连接中常用、有效的连接形式之一,在航天航空、石油机械、核工业、风能等领域已得到广泛应用,其是否可靠对产品性能有着重要的影响,更关乎人类的安全。

螺纹是用于连接和紧固的螺纹,对其既要求保证其旋合性,又要保证一定的连接强度,因此既要控制螺纹的尺寸,也要控制螺纹的形状和位置误差。传统的测量方式(通止规)虽可控制内外螺纹的可旋入性,但对其连接强度和可靠性的控制满足不了严格的要求。即通规能通过、止规能止住的内、外螺纹虽然可以彼此旋合,但齿侧面接触的情况并不一定好,因此会导致连接强度下降,可靠性低。在螺纹测量中,主要以螺纹的公差标准、结构形式和各参数的定义作为测量方法选择的依据,单一中经是判断螺纹质量的一个主要参数,作用中经是影响螺纹旋入的一个带有决定性的参数。在AS8879圆柱螺纹检测方法中,明确指出:对于螺纹参数测量,选用螺纹指示规。在航标HB 6827-93 MJ螺纹检验方法中,明确指出:对于MJ螺纹,选用螺纹指示量规对螺纹的单一中径和作用中径进行测量,同时应保证2者都应合格,且差值小于螺纹中径公差的40%。


      美国航空标准SAE AS8879C中要求:对于航空航天螺纹,SYSTEM22作为螺纹的低验收标准;采用通止规来检验航空螺纹是不被接受的。

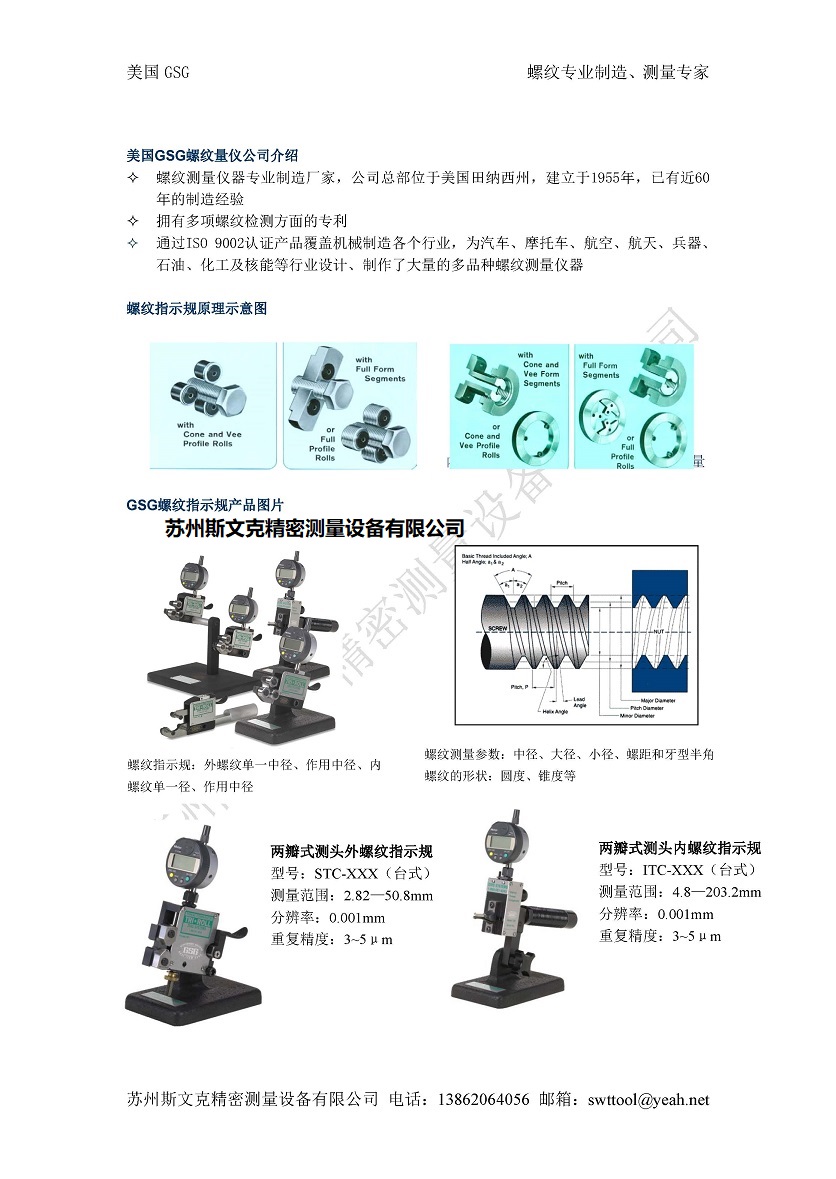

美国GSG螺纹指示规

GSG螺纹指示量规特点:

      比对测量原理,高精度保证测量结果,测量分辨率1um(Mitutoyo数显表)

      测量螺纹的单一中径、作用中径、牙型半角、导程、圆度、锥度等螺纹主要参数

      耐用性好,新的测头可以测量50-150万件产品

      测量效率高,一次测量数秒内可以完成

      可以输出实时测量结果,实现SPC数据统计

      满足SYSTEM 22(22系统)和基本满足SYSTEM 23(23系统)

      测量读数精确高,使用手持式量仪,可在机床上(不取下零件)实现测量,根据测量结果来调整机床



使用螺纹指示量规来检测螺纹,可以避免因为螺纹的尺寸和形状超差而带来的:

1.螺纹连接件的连接松弛、脱落

2.泄漏、扭矩/预紧力损失

3.变形、震动松弛、过早疲劳破坏

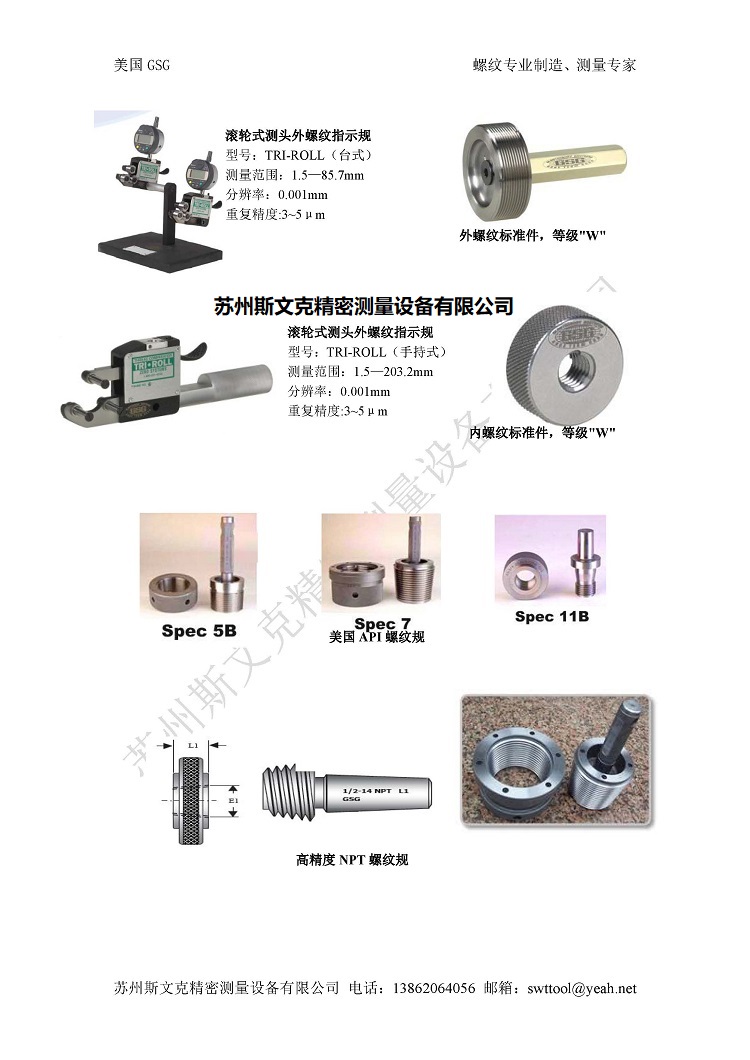

美国Glastonbury Southern Gage (简称:GSG)是美国最大的量规制造商,GSG以其强大的非标量规(Special Gages)设计能力享誉全球。主要生产美标螺纹环规(ADG Thread Ring Gage,亦称为可调式螺纹环规或开口式螺纹环规)、美标螺纹塞规、校对塞规、惠氏螺纹规、德标螺纹规等,同时生产各类非标光面环塞规,Master Disc, Master Ring,石油螺纹量规、API石油螺纹规(HBPV螺纹环塞规,Sharp Vee螺纹环塞规,BECO螺纹规)、螺纹中经量仪、GSG zero spindle等。苏州斯文克精密测量设备有限公司作为GSG中国区的授权代理,欢迎前来咨询。
