三丰圆度仪Mitutoyo

日本三丰圆度仪、需要报备
日本三丰圆度仪选型，
安徽日本三丰圆度仪价格
山东日本三丰圆度仪价格
进口石油螺纹量规价格

加工定制：
品牌：mitutoyo日本三丰
型号：RA-2200
测量范围：300
规格：100

三丰圆度仪装配有高精度转台，圆度仪生产厂家可以简捷、精准地对工件进行调心、调水平操作工作台具有高回转精度（径向0.02+6h/10000μm；轴向0.02+6x/10000）100μm），使系统除了测量圆度/圆柱度以外，还能测量平面度和其他参数，因此适合多种用途。
产品详细信息三丰圆度仪ra-120p和三丰圆度仪ra-2200介绍：
roundtest ra-120 / 120p：袖珍型，价格适中，易于使用，适于车间环境中对工件的几何测量。其数据分析完全可以满足实验室圆度测量仪的要求，探测器的测量范围宽达±1000μm，精密旋转工作台具有很高的旋转精度。
三丰圆度仪ra-120基于专用处理器，通过内置于主机的控制面板控制所有的操作。
技术参数：
旋转工作台
重复精度：（0.04+6h/10000）μｍ，h为测量高度（ｍｍ）
转速：6rpm
工作台有效直径：φ150ｍｍ
最大调心幅度：±3ｍｍ
最大调水平幅度：±1°
最大测量直径：φ280ｍｍ
最大工件直径：φ440ｍｍ
最大工件重量：25kg
垂直轴（z轴）
垂直移动：280ｍｍ
最大检测高度：离旋转工作台面280ｍｍ
最大检测深度：100ｍｍ（最小内径：30ｍｍ）
水平臂（x轴）
水平移动：165ｍｍ（包括工作台旋转中心25ｍｍ的突出量）
测针和测头
测量范围：±1000μｍ
测力：7-10ｍn
标准测头：12aab681，硬质合金球，φ1.6ｍｍ
测量方向：双方向
测头角度调整：±45°（带刻度）
数据分析器　
处理器：内置（配备了roundpak-100的pc）
数据采集点数：最多1，800点/转
数据分析项：圆度，同轴度，同心度，平面度，径向圆周跳动，轴向圆周跳动，与轴的垂直度，与平面的垂直度，厚度偏差，平行度
用于圆度评估的参考圆：lsc，mzc，mic，mcc
记录器：内置行式热敏打印机（外部打印机：选件）
记录的放大倍率：x5-x200，000、自动（x1-x500，000）
粗糙度成份的降低：低通滤波器，带通滤波器
滤波类型：2cr-75%，2cr-50%，2cr-75%（相位校正），2cr-50%（相位校正、高斯滤波器、滤波器关断）
截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500upr,手动设定。
ra-2200三丰圆度仪装配有高精度转台，可以简捷、精准地对工件进行调心、调水平操作工作台具有高回转精度（径向0.02+6h/10000μm；轴向0.02+6x/10000）100μm），使系统除了测量圆度/圆柱度以外，还能测量平面度和其他参数，因此适合多种用途。

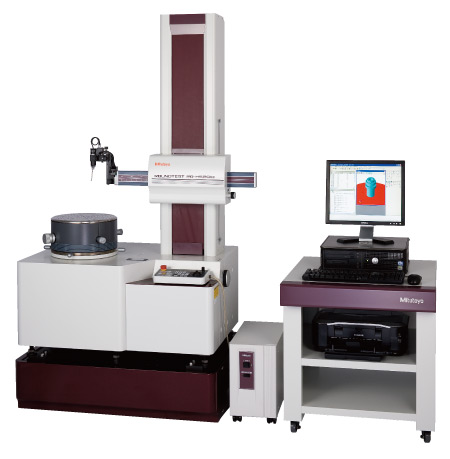

三丰圆度仪ra-2200：
装配有高精度转台，可以简捷、精准地对工件进行调心、调水平操作。
工作台具有高回转精度（径向0.02+6h/10000μm；轴向0.02+6x/10000）100μm），使系统除了测量圆度/圆柱度以外，还能测量平面度和其他参数，因此适合多种用途。
ra1600还继承了用于高端装置的d.a.i .（数字调整台）技术，使调心、调水平变得快速、简便。操作者只需简单地操作转台的数字微分头来实现监视器上显示的调整值。甚至是有缺口的工件也可以进行精准地测量。
通过d.a.i .进行调心和调水平的操人可以包含在测量程序（部件程序）中，这样可以避免工人调心、周水平时造成的人为误差，并辅助部件程序执行标准化测量操作。调心、周水平是一项依据显示器指导手机操作程序。

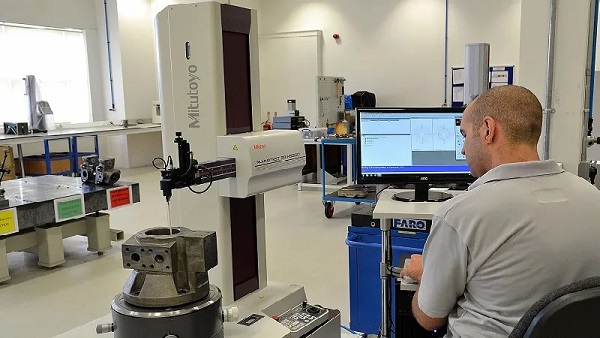

三丰圆度仪可以广泛测量各种工作：
实现了紧凑结构前提下的大量程
最大测量直径：280mm
垂直行程： 330mm
最大转台负载：25kg
多功能分析系统
包含灵活的数据分析软件poundpak
测量结果显示在图形窗口中
操作简单归功于精简的测量模式
可以模拟运行工作程序
高精度
结构紧凑却拥有顶级精度旋转精度（径向）：（0.02+6h/10000）100μm
旋转精度（轴向）：（0.02+6h/10000）100μm
精度保证： z轴（直线度，平行度），×轴（直线度，垂直度）高性能
包括一个传感器，避免z轴上破坏性的碰撞
高精度电动立柱既能评估圆柱度又能评估直线度
配备d.a.t.功能提高测量效率

日本三丰圆度仪RA-120P技术介绍

仪器特点：

圆度测量仪RA-120P基于PC机，配备Roundpak软件控制所有操作，并提供了更加精准模式的分析能力。可以评价轴与轴之间、轴与截面之间的共轴性。附有DAT功能有助于简便、精确地对工件进行中心和水平的调整。高精度的空气轴承，大范围的检测器，通过简单的操作即可实现多重分析，测量条件可以存储在软盘和硬盘上。

技术参数：


旋转台	直径：0.01um~75um
	旋转精度：（0.04+6H/10000）um（H=Probing height测量高度）
	旋转速度：6rpm
	工作直径：150mm
	中心范围：±3mm
	升降范围：±1°
	最大探测直径：280mm
	最大工件直径：440mm
	最大工件重量：20kg
垂直圆柱	位移范围：280mm
	粗/微进给：粗进给约30mm/rev 微进给约1mm/rev
	最大测量高度（OD）：280mm
	最大测量高度（ID）：280mm
	最大测量深度：100m2m（使用标准测头时12AAB681）
水平支臂	位移范围：165mm
	粗/微进给：粗进给约30mm/rev 微进给约1mm/rev
空气补给	空气压力：390kPa
	空气消耗：每分钟45升（正常情况下）
探头与测针	测量范围：±1000um
	测量力：70至100mN（7至10gf）
	测量方向：双方向切换测头
	标准测头（12AAB681）：硬质合金球ф1.6mm
性能参数
	数字滤波：2CR-75%/50%，2CR-75%/50%（相位校正），Gaussian-50%
	截止值：低通：15upr，50upr，150upr，500upr
	带通：15-150upr，15-500upr，50-500upr
	参考圆：LSC，MZC，MIC，MCC
	资料分析项目：圆度、同心度、同轴度、垂直度、平面度、平行度、
	壁厚偏差、径向圆周跳动、轴向圆周跳动、与轴的同轴度、与平面的垂直度
	放大陪率：100X-200,000X、自动或任意
	数据采样点：最多1，800点/转
	可测量截面个数：大于5 不大于100
	处理器：配备了Roundpak-100的PC
	记录器：外部打印机(选件)
	气压：390kpa
	耗气量：30L/min
	电源供给：100V-240V AC，50/60Hz
	电源消耗：40VA最大（不含PC）
尺寸	主装置： 660415620mm
	空气过滤装置：210130190mm
重量	主装置：40kg
	空气过滤装置：2kg
标准附件
	1、标准测头（12AAB681）
	2、增益调整膜（350365）
	3、测量分析软件Roundpak100
	4、用户手册
选配配件
	1、快速卡盘（211-032）
	2、参考半球（211-016）
