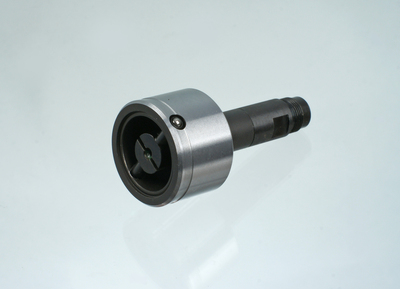

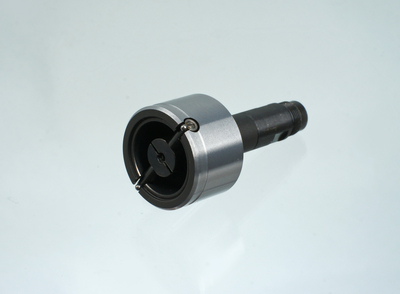

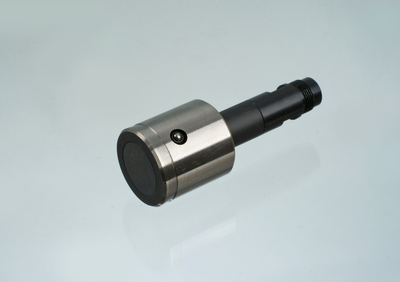

OSKAR-SCHWENK内径量仪是一款机械型、两点接触式内径测量系统,适合于手动和自动测量。每一个测量规都是根据的直径和相应的公差特别订做。
OSKAR-SCHWENK内径量仪可以订做的尺寸从1.6到800mm,除了测直径外,也可以检测直径的外形,如真圆度和圆柱度,柱塞规测量值的显示,通过显示表显示,显示表可先用机械表、数显表或电子探头。
优点:
· 操作简单
· 测量快速
· zui大的测量稳定性
· 稳定可靠的测量仪器
· 想要取得快速及可靠的测量结果时,OD柱塞规是的选择:
· 直接用于加工机床上
· 用于初检或zui后检查
· 用于试验室内的精密测量
功能:
· 对中
在孔内测量时,OD柱面的表面线与测量仪自动对中。OD柱面的长度根据直径的大小选定,以获取理想的对中效果。
· 测量行程的转移
带有测量触点的探头置于柱塞规中。探头被锥形的测针分开,测针的材质为耐磨擦的钨钢。
与被测物的测量触点移动,将移动量转移锥形测针,随着测针的移动,移动量会直接在与之接触的显示表上显示出来。锥形测针通过精密磨削加工而成,很好的保证的测量精度。
德国OSKAR-SCHWENK OS/OSH/OSS缸径规
我公司为德国OSKAR-SCHWENK中国总代理。
测量范围 |
标准测头(镀铬) |
钨钢测头 |
盲孔专用 |
设定环规 |
探针/环规数量 |
1.0-1.4 |
- |
62600201 |
- |
62600204 |
5 |
1.75-4.0 |
- |
62600203 |
62600003 |
62600205 |
10 |
1.0-4.0 |
- |
62600001 |
- |
62600004 |
15 |
4.5-7.5 |
62700201 |
62700203 |
62700204 |
62700205 |
7 |
8.0-12.0 |
62700301 |
62700303 |
62700304 |
62700305 |
6 |
13.0-20.0 |
62800001 |
62800005 |
62800003 |
62800006 |
8 |
