OSKAR SCHWENK德国进口孔径量仪在线测量介绍

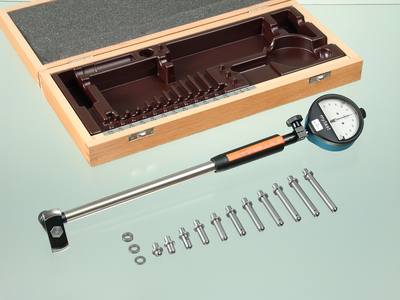

SCHWENK SUBITO内径测量仪用于测量缸体的内径，内径测量范围为4.5~800mm。
SCHWENK SUBITO是一款应用广泛、两点接触的精密内径测量设备，室内使用，用于工序前或最后检测。适合于检测高精度要求、批量生产的零件。SCHWENK SUBITO使用简单，人为误差小。
SCHWENK SUBITO内径测量仪在测量孔径的过程中，测头是通过对中板自动对中的，对中板的宽度越宽，对中越正确，测量越准确。
使用SCHWENK SUBITO内径测量仪测量的过程中，需要确认所谓的反转点。通过转动测量规在被测物体的位置，获取最小显示值，这时，测量轴垂直于轴线。如果使用机械显示表，通过测点方向的改变，可看出显示指针的变化。

OSKAR SCHWENK在线测量优点：
1.   高精度
内径量仪的精度通过测量的重复性显示出来，SCHWENK SUBITO的重复精度为0.5um，整套测量规（量程至290mm）的偏差都控制在2um内。内径量仪的精度主要靠其中的收回装置保证，另外，内径量仪的连接杆采用特殊的镍合金材料，能抵御热变形，包括手的温度及较高的室内温度，这些都很好的保证了内径量仪的测量精度。

2.   操作简单
使用精密内径量仪，可在任意位置测量，此精度内径量仪通过弹簧控制的对中板对中，转运过程中，自动寻找对中点，可获取清晰、准确、重复性高的测量结果。

3.    广泛的应用范围
内径量仪每套含有测头和不同长度的加长垫，更换测头和加长垫的步骤非常简单，更换不同的测头和加长垫即可进行其它直径的测量，每一套内径量仪都有较大的测量范围。

4.    可检测真圆度及圆柱度
使用内径量仪测量产品直径时，旋转、称动内径测量仪，可检查产品的真圆度及圆柱度。

SCHWENK SU/SK技术参数
测量范围：4.5~290mm
重复精度：<=0.5um
最大偏差：<=2um

测量范围：280~800mm
重复精度：<=1.5um
最大偏差：<=3um

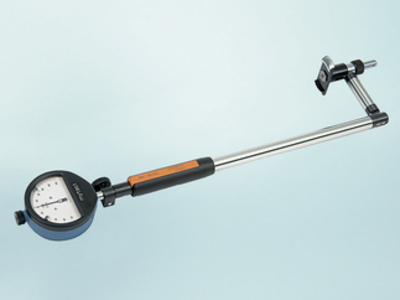

SCHWENK SW测头（90度连接杆）
SCHWENK SW的测量范围与SU/SK*相同，但SW的连接杆为90度设计，用于测量垂直方向难以伸入的孔。
SCHWENK SW技术参数
测量范围：4.5~290mm
重复精度：<=1um
最大偏差：<=4um

测量范围：280~800mm
重复精度：<=2.5um
最大偏差：<=5um

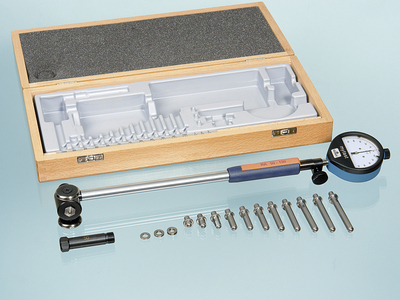

SCHWENK SV
SCHWENK SV内径量仪是一款经济型的内径测量规，测量范围：6~800mm，这款广泛使用的内径测量规，特别适合于测量不同大小的直径，只需简单的更换测头和相关的测针，即可对另一个直径进行测量。
SCHWENK SV内径量仪包括上面部分和1到2个测头。SV具有SCHWENK SUBITO内径量仪所有的优点，高测量精度。

应用范围：6~160mm
重复精度：<=0.5um
最大偏差：<=2um

测量范围：160~800mm
重复精度：<=1.5um

SCHWENK SVS型内径量仪也是一款使用广泛，可测范围为18~160mm，SCHWENK SVS与SCHWENK SV的特点相同，但相对于SCHWENK SV，SCHWENK SVS多配了两个盲孔测量头。

SCHWENK SV/SVS配件
内嵌式测量深度延长部分M7V，可测量更深的孔径
角度配件，用于较难到达的地方的测量

SCHWENK SV/SVS技术参数
应用范围：6~160mm
重复精度：<=0.5um
最大偏差：<=2um

测量范围：160~800mm
重复精度：<=1.5um
最大偏差：<=3um

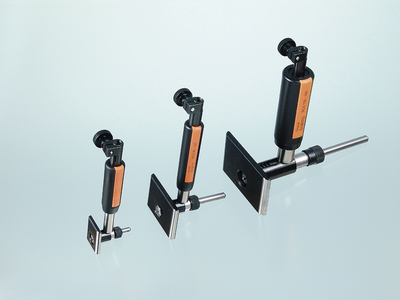

SCHWENK SCA内径量仪
SCHWENK SCA，”self centering and aligning”，意思为自动对中，自动对齐。即内径量仪在测量过程中，在孔内自动对中，自动对齐，提高测量精度，有效的减少人为误差。应用范围：20~170mm。
SCA内径量仪的优点：
可更换测针，测量范围广
由于测量时不需要寻找反转点，因此，测量简单、快速
触头和测针都为钨钢材质，使用寿命长。而且，SCA内径量仪中的所有易损零件都采用加硬或钨钢材料。
SCA内径量仪对使用人员的经验没有任何要求，即几乎没有人为误差。
高精度测量：<=1um

SCHWENK SCA技术参数

测量范围：20~170mm
重复精度：<=1um
最大偏差：<=2um

SCHWENK SS内径量仪——于盲孔测量
采用SS内径量仪，可以测到距离盲孔底部1mm的内径，同时，也可以检测盲孔的真圆度和圆柱度。SS内径量仪的测量范围为20~600mm。在测量过程中，将内径量仪贴近盲孔底部，不需要移动内径量仪查找反转点。SS内径量仪采用SUBITO内径量仪的所有结构特点，自动收回装置。改变或移动带牙和刻度的测量滑块可以调整内径量仪的测量范围。

SCHWENK SS技术参数：
测量范围：20~600mm
重复精度：<=1um
最大偏差：<=4um

SCHWENK SS特点：
只需简单更换测量滑块，即可更改测量范围，因此，拥有灵活且广泛的测量范围。
测量简单
高精度，重量精度最大1um，偏差最大4um
使用寿命长，所有测量滑块的接触部分都采用钨钢材质
校正简单，和SUBITO校正相同
RA内径测量系统
用于测量内径，应用范围：18~150mm
包装：握把、测针、加长杆、木盒包装，不带表

SCHWENK SMT特殊深孔内径测量
当需要连接测量深孔内径时，建议使用适用于深孔测量的SMT系列内径量仪，SMT配有内嵌室测量深度延长MTV，测量精度更高，且更耐磨损。
SMT最大测量深度：3米
SE最大测量深度：12米

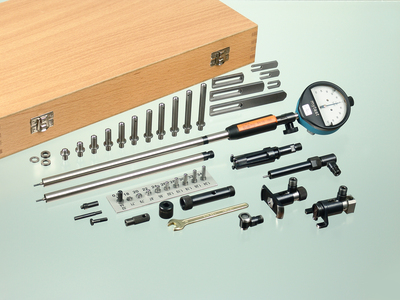

SCHWENK ST内径测量仪——用于轴台、沟槽、凹槽的测量
SCHWENK ST内径测量仪于需要穿过较小孔到达里面进行内径测量的特殊情况。同时，也可以测量较深处（可测2米深）沟槽的内径。当穿过较小孔时，测头可旋转180度与对中板平行，到达测量孔时，还原成测量状态。ST测头旋转180度后，整个测头的宽度可减少40%，以方便通过外面的较小孔。应用范围为30~530mm。
ST的测量原理沿用SUBITO，精度高。
ST的校正：在测头自然伸展的状态下，采用环规或ESU配ST测爪进行校正。

SCHWENK ST技术参数：
测量范围：50~220mm
重复精度：<=1um
最大偏差：<=4um
测量范围：180~530mm
重复精度：<=1.5um
最大偏差：<=3um


SCHWENK SN内径测量仪——同样用于沟槽、凹槽的测量
SCHWENK SN系列内径测量仪，同样用于测量沟槽和凹槽。SCHWENK SN内径测量仪带有测头收回装置，但收回后，测头减少的幅度小于SCHWENK ST系列。但相对ST系列，SN可测量小沟槽的直径。
SCHWENK SN的测量原理与SCHWENK SUBITO相同，应用范围为60~300mm。SN的校正采用环规进行校正。
如果被测沟槽的精度只需要达到0.01，则建议使用经济型的SCHWENK ON/ONM系列。
如果不能确定选用哪种测仪，请提供以下信息，我们帮您选择：

·       直径D1（需穿过孔的直径）

·       直径D（被测直径）

·       沟槽宽度B

·       沟槽深度

·       测量深度

·       精度、公差


SCHWENK SN技术参数：
测量范围：60~300mm
重复精度：<=1um
最大偏差：<=2um
